Produktoversigt

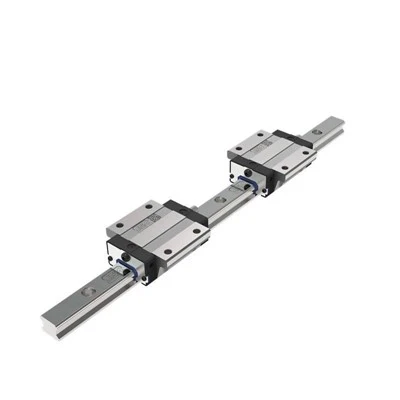

En lineær føring med recirkulerende kugle i JSM HB-serien bruger fire rækker af cirkulerende stålkugler mellem en profileret skinne og lejeblok. Dens 45 graders kontaktarrangement understøtter belastninger i radial, omvendt-radial og lateral retning.
Serien tilbyder firkantede, lavtmonterede firkant- og flangeblokke til forskellige installationslayouts. Købere kan vælge udskiftelige komponenter eller matchede samlinger i henhold til maskinens nøjagtighedskrav og vedligeholdelsesarrangementer.
Produktegenskaber
Stivhed, der passer til udstyret
Forspænding kan vælges for at opfylde stivhedskravene til den bevægelige enhed. Valget bør også tage hensyn til driftsmodstand og installationsforhold.
Fleksible monteringsarrangementer
Blokkonfigurationer rummer forskellige monteringsfodspor og boltadgangsretninger. Dette hjælper med at tilpasse styreenheden til den tilgængelige maskinstruktur.
Beskyttelse af arbejdsmiljøet
Standardviskere og bundtætninger hjælper med at begrænse indtrængning af forurenende stoffer. Yderligere skraber- og dobbeltviskerarrangementer kan specificeres til forhold, der involverer spåner eller støv.
Applikationsscenarier
CNC-bearbejdningscentre
Til styring af arbejdsbord og fødeakse, med valg baseret på skærekræfter, bevægelig masse og lastposition.
Sprøjtestøbningsudstyr
Til styret bevægelse af maskinenheder, idet der tages hensyn til driftsbelastninger og cyklusfrekvens.
Slibe- og EDM-maskiner
Til positionering af akser, hvor kørselsnøjagtighed og installationskvalitet påvirker bearbejdningsresultaterne.
Automatisering og overførselsenheder
Til overførselsslæder og positioneringsmekanismer, herunder layouts, der kræver kontrol af off-centre belastninger og væltemomenter.
Fremstillet af JSM
Zhejiang Jinshanmen Transmission Technology Co., Ltd. fremstiller lineære bevægelseskomponenter på en 20.000 m² stor fabrik i Kina. Vores produktionsfaciliteter omfatter præcisionsslibeudstyr og CNC-bearbejdningscentre med en årlig produktion på 800.000 meter lineære styreskinner.
JSM's fremstilling og kvalitetsstyring understøttes af ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Vi samarbejder med udstyrsproducenter, distributører og industrielle købere for at gennemgå kravene til recirkulerende kuglelineære guider til specifikke maskinprojekter.
FAQ
Sp. Kan denne vejledning direkte erstatte et andet mærkes produkt?
Matchende nominelle størrelser etablerer ikke kompatibilitet. Angiv det eksisterende varenummer og måltegning, så monteringsdimensioner og monteringskrav kan kontrolleres før udskiftning.
Sp. Kan guiden bære en lodret akse uden en ekstra holdemekanisme?
Guiden understøtter og styrer bevægelse; den holder ikke aksen på plads af sig selv. En vertikal installation kræver et separat konstrueret driv- og holdearrangement.
Q. Hvordan skal matchede skinner og blokke håndteres under installationen?
Hold de medfølgende matchende og referencemærker identificerbare. Følg monteringsvejledningen i stedet for at blande komponenter mellem matchende sæt.
Q: Hvad skal jeg gøre, hvis en blok skal fjernes fra skinnen?
Følg håndteringsinstruktionerne og brug en passende overførselsskinne, hvor det er nødvendigt. Undgå at trække blokken af uden støtte eller afmontere dens cirkulationskomponenter.
Spørgsmål: Er der specielle inspektionsrapporter eller ordrespecifikke dokumenter tilgængelige?
Angiv de nødvendige dokumenter i din forespørgsel. Deres tilgængelighed, inspektionsomfang og eventuelle relaterede gebyrer skal bekræftes, før ordren afgives.
