Hvad er en kugleskrue

I moderne industriel automatisering og præcisionsmaskineri,kugleskruerer kernekomponenter til at opnå høj-præcision og høj-effektiv lineær bevægelse. At forstå den grundlæggende viden om kugleskruer er afgørende for ingeniørdesign, udstyrsvalg og vedligeholdelsesstyring. Denne artikel vil begynde med historien om kugleskruer og give en detaljeret introduktion til deres definition, struktur, arbejdsprincip og typer.

Før det 19. århundrede

De tidligste skruedesigns brugte samspillet mellem en skrue og møtrik til at konvertere rotationsbevægelse til lineær bevægelse. Disse traditionelle glideskruer brugte imidlertid direkte metal-til-metalkontakt, hvilket resulterede i høj friktion, lav effektivitet og alvorligt slid, som længe hindrede udviklingen af ​​præcisionstransmission.

Slutningen af ​​det 19. århundrede

Opfindelsen af ​​kuglelejer i slutningen af ​​det 19. århundrede revolutionerede den mekaniske industri. Ingeniører begyndte at overveje: kunne kugler indføres i skruestrukturen for at reducere friktionen og forbedre effektiviteten? Denne idé lagde det teoretiske grundlag for senere kugleskruer.

Tidligt 20. århundrede

Den første virkelig moderne kugleskrue blev designet og implementeret af den tyske ingeniør Rudolph Gnutti i begyndelsen af ​​det 20. århundrede. Han placerede bolde mellem rillerne på skruen og møtrikken, hvilket tillod transmission gennem rulning i stedet for glidning, hvilket væsentligt forbedrede glathed og effektivitet.

1940s

På grund af deres evne til at give meget nøjagtig og pålidelig lineær bevægelse, blev kugleskruer i vid udstrækning brugt i militært udstyr under Anden Verdenskrig, såsom i flykontrolsystemer og tankmekanismer.

1950s–1980s

Efter krigen udvidede kugleskruerne sig hurtigt fra militære applikationer til civile industrier. Fremskridt inden for præcisionsbearbejdning, varmebehandling og materialevidenskab gjorde det muligt for kugleskruer at have højere belastningskapacitet, højere præcision og længere levetid.

1990'erne til i dag

Med den stigende efterspørgsel efter miniature,-højpræcisionskomponenter i industrier som elektronik, medicinsk udstyr og rumfart, opstod der miniaturekugleskruer, der giver præcis bevægelse i ekstremt begrænsede rum.

21. århundrede

Med den hurtige udvikling af CNC-systemer, servomotorer og automatiseret fremstilling er kugleskruer blevet dybt integreret med elektroniske styresystemer. I dag er de nøglekomponenter inden for avancerede fremstillingsområder såsom CNC-værktøjsmaskiner, robotter, 3D-printere og halvlederudstyr.

Definition af kugleskrue

En kugleskrue er en mekanisk komponent, der effektivt konverterer rotationsbevægelse til lineær bevægelse ved at bruge cirkulerende kugler, der ruller mellem skrueakslen og møtrikken. Dens lave-friktionsegenskaber gør den meget brugt i præcisionsmaskiner og automationsudstyr.

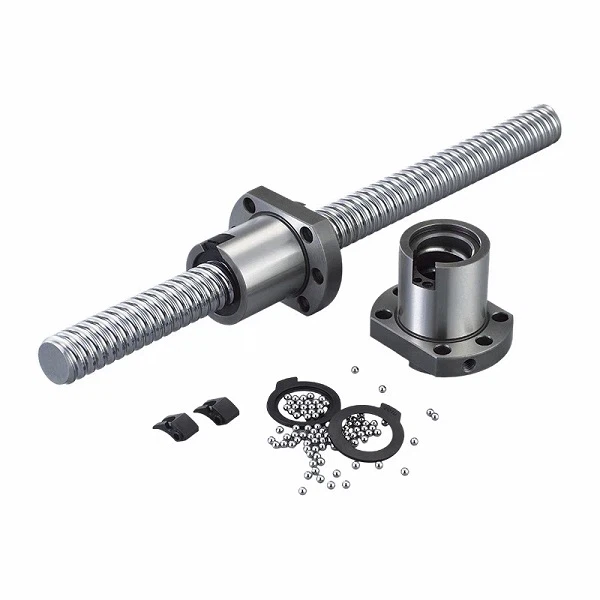

Komponenterne i en kugleskrue er som følger:
• Skrue aksel:Kernekomponenten, der overfører rotationsbevægelse.
• Kuglemøtrik:Indeholder cirkulerende bolde for at opnå jævn lineær bevægelse.
• Bolde:Rul gevindene på møtrikken og skrueakslen ind, hvilket reducerer friktionen.
• Recirkulationsmekanisme:Sikrer, at kuglerne cirkulerer inde i møtrikken, hvilket muliggør fri bevægelse-.
• Visker og tætningsanordning:Forhindrer støv og urenheder i at trænge ind, hvilket sikrer en jævn drift på lang sigt.

Når skruen eller møtrikken roterer, ruller kuglerne langs møtrikkens indvendige gevindriller, hvilket reducerer friktionen betydeligt. Boldene bevæger sig langs en kontinuerlig returbane, cirkulerer tilbage til startpunktet, hvilket sikrer jævn og præcis lineær bevægelse. Bevægelsesretningen afhænger af skruens rotationsretning.

Kugleskruer kan klassificeres i forskellige typer baseret på deres cirkulationsmetode, hver type har forskellige egenskaber og anvendelser:

Både blyskruer og kugleskruer konverterer rotationsbevægelse til lineær bevægelse, men de fungerer efter væsentligt forskellige principper. Blyskruer opnår lineær bevægelse gennem direkte glidende kontakt mellem gevindene, mens kugleskruer overfører kraft gennem kuglernes cirkulerende bevægelse mellem skruen og møtrikken. Dette er deres kerneforskel, og som følge heraf adskiller de sig i forskellige nøglepræstationskarakteristika.

At forstå historien, definitionen, strukturen, arbejdsprincippet og klassificeringen af ​​kugleskruer hjælper ingeniører og indkøbspersonale med at træffe mere informerede beslutninger, når de vælger lineære bevægelseskomponenter. Sammenlignet med traditionelle trapezformede blyskruer tilbyder kugleskruer højere effektivitet, større præcision, længere levetid og betydeligt reduceret energiforbrug, hvilket gør dem udbredt i moderne høj-præcisionsudstyr.
