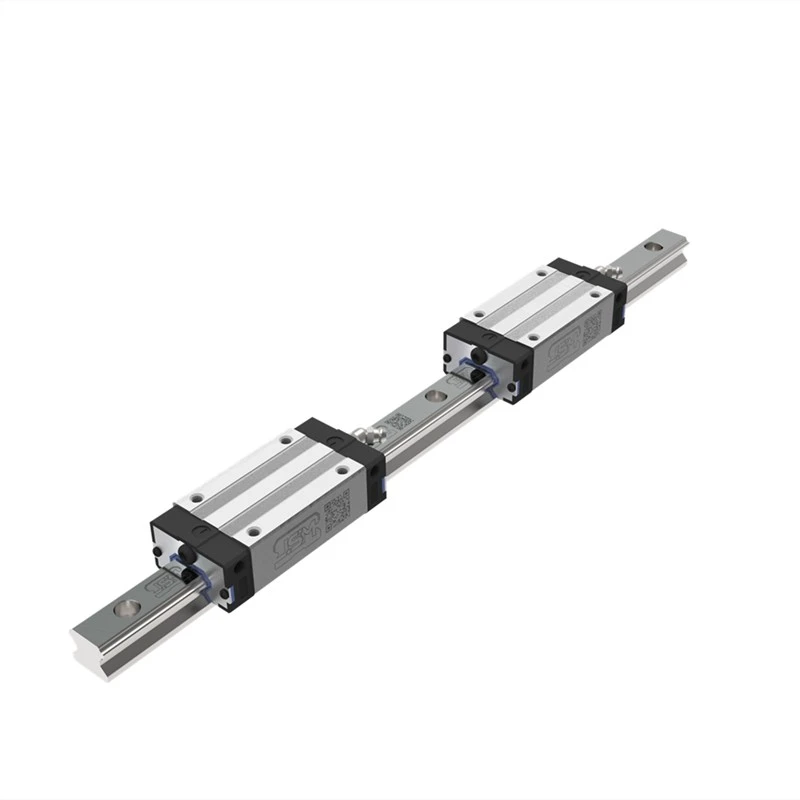

Heavy Load Linear Guide i rustfrit stål til høj belastning, korrosionsbestandige- og præcisionsanvendelser
Denne lineære guide i rustfrit stål er en høj-lineær bevægelsesløsning designet til industrielt udstyr, der kræver høj belastningskapacitet, stabil drift, korrosionsbestandighed og-langsigtet pålidelighed. Fremstillet af Zhejiang Jinshanmen Transmission Technology Co., Ltd. (JSM), dette lineære styresystem i rustfrit stål kombinerer 440C rustfrit stålmateriale, optimeret fire-kuglelejestruktur og præcisionsfremstillingsteknologi for at give pålidelig lineær bevægelse til krævende industrielle applikationer.
I modsætning til standard lineære føringer i kulstofstål er JSM-løsninger i rustfrit stål designet til miljøer, hvor korrosionsbestandighed, renhed og mekanisk stabilitet er afgørende. Den rustfri stålstruktur giver fremragende modstand mod fugt, sure og alkaliske miljøer, mens den præcise-slebne løbebane og den strenge kvalitetskontrolproces sikrer jævn og præcis lineær bevægelse.
HB lineære styreserier i rustfrit stål anvender en kraftig belastningsstruktur med fire-rækket stålkugledesign og 45 graders kontaktvinkelkonfiguration. Denne struktur muliggør ens belastningskapacitet i flere retninger, herunder radiale, omvendte radiale og laterale retninger, hvilket gør den velegnet til kraftigt-automationsudstyr, præcisionsmaskineri, halvlederudstyr, medicinsk udstyr og andre industrielle applikationer.
Vores seneste projekter
Shanghai Jwell machinery Workshop samarbejdsprojekter-
Høj belastningskapacitet med fire-kuglelejestruktur
Kernedesignet i JSM lineære styresystemer med tung belastning er baseret på fire-rækker stålkugleteknologi. Kontaktvinklen på 45 grader gør det muligt for de rullende elementer at opnå en optimeret to-kontaktstruktur, hvilket forbedrer stivheden og belastningsfordelingen.
Dette design gør det muligt for styresystemet at håndtere belastninger fra flere retninger og samtidig opretholde en stabil bevægelsesnøjagtighed. For udstyr, der udsættes for kontinuerlig drift, vibrationer eller tunge mekaniske belastninger, hjælper strukturen med at forbedre pålideligheden og reducere deformation under drift.
Høj præcision og stabil lineær bevægelse
JSM anvender avancerede slibeprocesser og strenge inspektionsprocedurer for at kontrollere styreskinnens rethed og parallelitet.
Den optimerede løbebanestruktur, præcisionsbearbejdningskapacitet og kontrollerede fremstillingsproces hjælper med at opnå jævn bevægelse, høj positioneringsnøjagtighed og ensartet ydeevne i præcisionsudstyr.
Styresystemet understøtter flere præcisionskvaliteter inklusive C, H, P, SP og UP for at opfylde forskellige udstyrskrav.
Automatisk kompensation for installationsfejl
Det optimerede design med fire-cirkulære riller giver mulighed for automatisk-selvjustering.
Under installationen kan der forekomme små bearbejdnings- eller montageafvigelser mellem føringsskinne og skyder. Den interne kontaktstruktur kan absorbere visse installationsfejl, hvilket reducerer installationsbesværet, mens den bibeholder jævn drift og bevægelsesnøjagtighed.
Denne funktion hjælper udstyrsproducenter med at forbedre montageeffektiviteten og reducere justeringstiden.
Vigtigste anvendelser af tunge belastninger i rustfrit stål lineær guide
JSM lineære styresystemer i rustfrit stål er meget udbredt i industrier, der kræver præcisionsbevægelse, korrosionsbestandighed og stabil belastningsydelse.
Udstyr til fremstilling af halvledere
Halvlederproduktionsudstyr kræver ekstrem høj positioneringsnøjagtighed og rene driftsforhold. Lineære guider i rustfrit stål giver pålidelig lineær bevægelse af udstyr såsom præcisionsbehandlingssystemer, inspektionsudstyr og automatiseret halvledermaskineri.
Medicinsk udstyr
Medicinsk automationsudstyr kræver jævn betjening, præcis positionering og pålidelig langsigtet ydeevne. JSM lineære guider i rustfrit stål er velegnede til applikationer, herunder medicinske instrumenter, diagnostisk udstyr og præcisionsmedicinske mekanismer.
Fødevareforarbejdning og farmaceutiske maskiner
Til udstyr, der arbejder i fugtige eller hygiejniske-følsomme omgivelser, giver rustfri stålkonstruktion korrosionsbestandighed og lettere rengøringsevne. Den ubelagte rustfri ståloverflade hjælper med at opfylde krævende renhedskrav.
CNC-maskiner og industriel automation
Den høje stivhed og belastningskapacitet af JSM lineære styresystemer gør dem velegnede til CNC-maskiner, automatiserede produktionslinjer, materialehåndteringssystemer og præcisionsindustrielt udstyr.
Marineteknisk udstyr
Havmiljøer involverer ofte høj luftfugtighed og salteksponering. Lineære styr i rustfrit stål giver forbedret korrosionsbestandighed til applikationer, der kræver stabil drift under udfordrende forhold.
Tekniske specifikationer
|
Punkt |
Specifikation |
|
Produktserie |
HB Stainless Steel Linear Guide / EB Stainless Steel Linear Guide |
|
Vejledningstype |
Kugletype lineært styresystem |
|
Materiale |
440C rustfrit stål |
|
Tilgængelige størrelser |
HB15-HB35 / EB15-EB25 |
|
Belastningsstruktur |
Fire-rækket kuglelejedesign med 45 graders kontaktvinkel |
|
Indlæsningsretning |
Lige belastningsevne i fire retninger |
|
Hårdhed |
HRC58+ |
|
Præcisionsgrad |
C / H / P / SP / OP |
|
Preload klasse |
Z0 / ZA / ZB |
|
Overfladebehandling |
Rustfri ståloverflade uden ekstra belægning |
|
Kugleholder |
Metalkugleholder til rådighed |
|
Korrosionsbestandighed |
Velegnet til fugtige, sure og alkaliske miljøer |
|
Standard temperaturanbefaling |
Under 100 grader |
|
Høj temperatur version |
Op til 150 grader kontinuerlig drift |
|
Smøremetode |
Fedtsmøring / oliesmøring |
|
Muligheder for støvbeskyttelse |
ZZ / KK / DD / E2 / SE / RC |
|
Udskiftelighed |
Fås til udvalgte serier og præcisionskvaliteter |
Hvorfor vælge JSM som din lineære producent af rustfrit stål
-
Stærk fremstillingsevne
Zhejiang Jinshanmen Transmission Technology Co., Ltd. (JSM) er specialiseret i fremstilling af lineære styresystemer og leverer professionelle lineære bevægelsesløsninger til globale industrielle kunder.
Med en 20.000㎡ selvstændig-ejet produktionsfacilitet, mere end 200 dygtige medarbejdere og over 20 produktionslinjer har JSM etableret en stærk produktionskapacitet til stor-industriel forsyning.
Fabrikken er udstyret med avancerede CNC-bearbejdningscentre og ultra-præcisionsslibeudstyr, der opnår en årlig produktionskapacitet på:
- 800.000 meter lineære styreskinner
- 1,5 millioner lineære skydere
JSM-produkter eksporteres til internationale markeder, herunder Italien, Brasilien, Argentina, Tyrkiet og Australien, og betjener kunder inden for CNC-maskiner, industriel automation, halvlederudstyr, medicinsk udstyr og præcisionsinstrumenter.
-
Streng kvalitetskontrol og certificeret fremstilling
JSM følger strenge produktionsstyrings- og inspektionsprocedurer gennem hele fremstillingen.
Vores produktions- og inspektionshold er professionelt uddannet, og produkterne har bestået:
- ISO 9001 kvalitetsstyringssystem certificering
- ISO 14001 Certificering af miljøledelsessystem
- ISO 45001 Certificering af arbejdsmiljøledelsessystem
Disse certificeringer demonstrerer JSM's forpligtelse til ensartet produktkvalitet, ansvarlig fremstilling og pålidelig forsyningskapacitet.
-
Tilpasning, levering og teknisk support
JSM understøtter OEM/ODM-projekter og tilpassede krav til industrikunder.
Før bestilling kan vores ingeniørteam levere:
- Vejledning i produktvalg
- Anvendelsesanalyse
- Tekniske anbefalinger
- Support til lineær bevægelse
For standard kvalitetssikring giver JSM en 12-måneders garanti fra afsendelsesdato.
Teknisk servicesupport omfatter:
- Teknisk forespørgsel svar inden for 24 timer
- Kvalitetsfeedback inden for 48 timer
- Teknisk analyse indenfor 3-5 arbejdsdage
For bekræftede fabrikationsfejl leverer JSM tekniske analyser, reservedele eller passende løsninger i henhold til situationen.
.
Ofte stillede spørgsmål
Hvad bruges en Heavy Load Rustfrit Steel Linear Guide til?
Denne lineære guide i rustfrit stål er designet til industrielt udstyr, der kræver høj belastningskapacitet, præcisionsbevægelse og korrosionsbestandighed. Typiske anvendelser omfatter CNC-maskiner, automationssystemer, halvlederudstyr, medicinsk udstyr, fødevareforarbejdningsmaskiner og marineudstyr.
Hvilket materiale bruges til JSM lineære føringer i rustfrit stål?
JSM lineære styr i rustfrit stål bruger 440C rustfrit stålmateriale, som giver korrosionsbestandighed og holdbarhed til krævende industrielle miljøer.
Hvilke størrelser er tilgængelige til JSM lineære føringer i rustfrit stål?
Den nuværende serie af rustfrit stål inkluderer størrelserne HB15-HB35 og EB15-EB25. Kunder kan vælge passende specifikationer i henhold til udstyrskrav.
Hvordan vælger jeg den rigtige lineære guide i rustfrit stål til mit udstyr?
Udvælgelsen bør tage hensyn til belastningskrav, installationsplads, præcisionskrav, driftsmiljø, hastighed, smøreforhold og påkrævet levetid. JSM yder teknisk support for at hjælpe kunder med at vælge passende modeller.
Kan JSM levere tilpassede lineære guideløsninger?
Ja. JSM understøtter OEM/ODM-tilpasning, herunder produktkonfiguration, præcisionskrav, valg af forudbelastning, muligheder for støvbeskyttelse og applikationsspecifikke-løsninger.
Hvilke præcisionskvaliteter er tilgængelige?
JSM lineære guider i rustfrit stål understøtter C, H, P, SP og UP præcisionskvaliteter for at opfylde forskellige nøjagtighedskrav.
Hvordan skal lineære styr i rustfrit stål vedligeholdes?
Regelmæssig smøring anbefales i henhold til driftsforholdene. Korrekt smøring hjælper med at reducere friktionen, forhindre slid og forlænge levetiden.
Yder JSM installation og teknisk support?
Ja. JSM leverer produktvalgsrådgivning, installationsvejledning og teknisk support til kunder før og efter køb.
